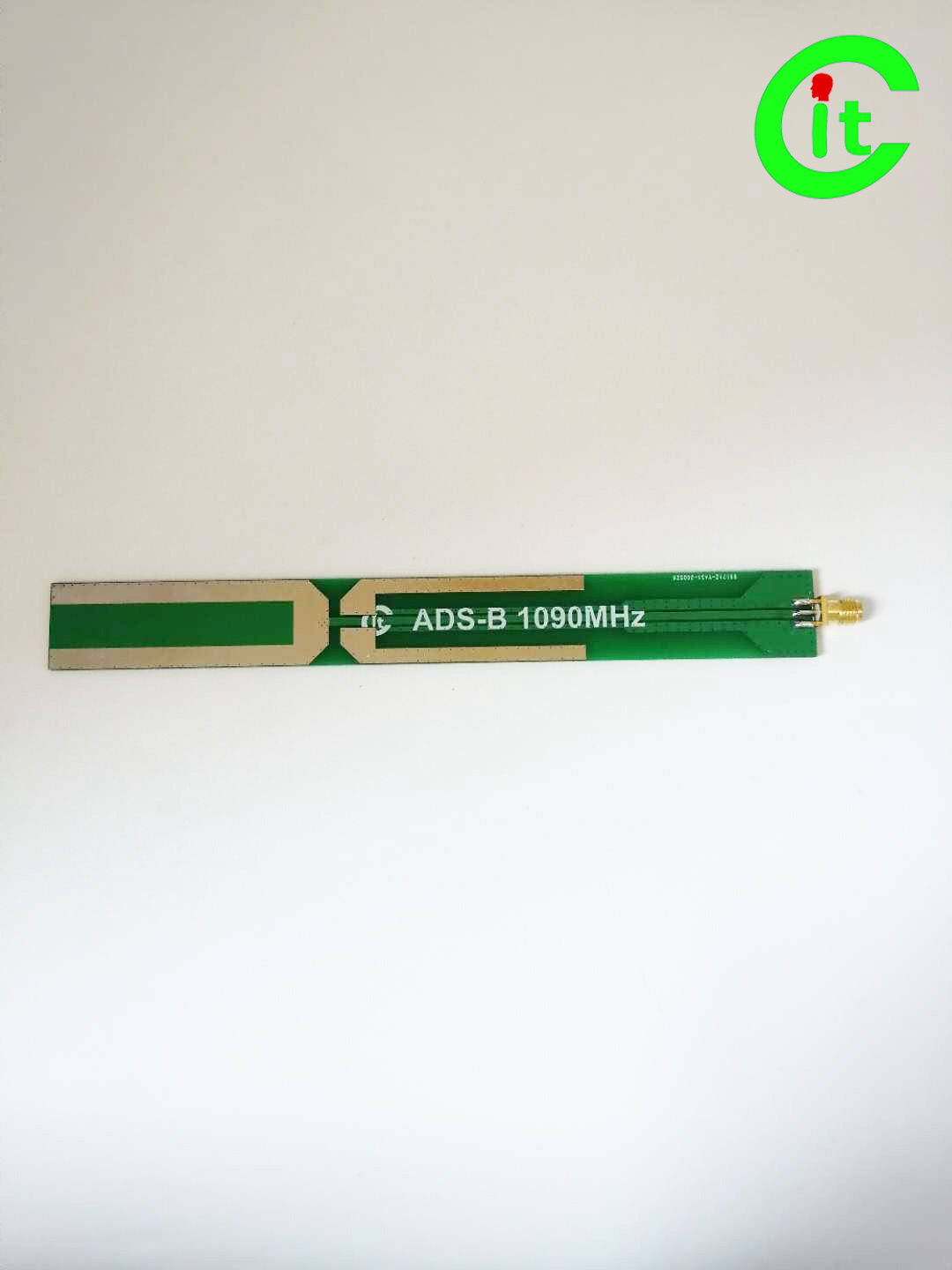

ADS-B 1090MHz 天线
-
ADS-B 1090MHz 天线
ADS-B系统以先进的地空/空空数据链为通信手段，以GPS导航系统及其他机载设备产生的信息为数据源，实时地、自发地、间歇性地对外广播自身的状态参数，在地面用数据链接收设备可直接监视空中目标。
天线参数
特征
参数
天线阻抗：
50欧
天线尺寸：
171mm*19.5mm*1.6mm
功率范围：
≤5W
可用频段范围：
1090±20 MHz（-10dB,S11）
3200～4000 MHz（-10dB,S11）
4720～5200 MHz（-10dB,S11）
5400～5800 MHz（-10dB，S11）
回波损耗：
低于-10dB（具体参考S11图）
增益：
3.5dBi（典型）
驻波比：
1.1～1.5（带内典型值）
接头类型：
SMA-K 外螺内孔（母）
典型应用
ADS-B 系统信息收发；
5G通信频段接收

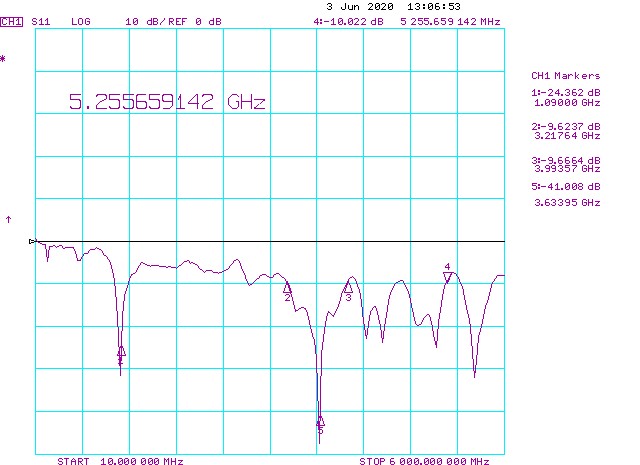

S11实测图
